【同木講堂】布墻率:住宅剪力墻結構經濟性關鍵指標

  • 時間  2020.11.27
  • 來源  同小木

剪力墻作為重要的受力構件,設計是否經濟很大程度上會影響整體結構的經濟性,因此剪力墻布置無疑是結構優化過程中的重點。


其中,布墻率又是體現住宅剪力墻結構經濟性指標的關鍵因素。


那么布墻率應該怎么推算?布墻率越高越好還是越低越好?本篇文章將為您講解。

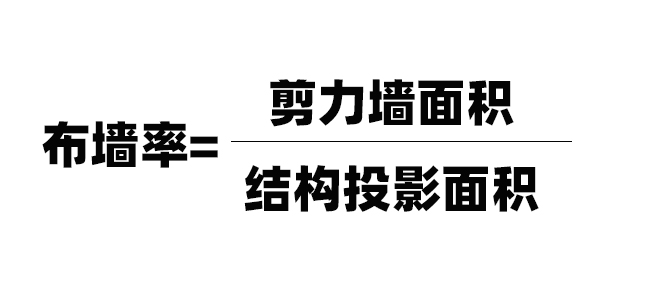

業界普遍采用布墻率作為衡量剪力墻布置經濟性的量化指標,其定義為:





注:采用結構投影面積計算比采用建筑面積更為準確


剪力墻投影面積隨著樓層的增加,墻厚可能減薄,墻長也可能縮短。因此同一棟建筑,底部樓層的布墻率普遍大于上部樓層,但層間差異性較小。所以我們一般采用整棟建筑的布墻率作為衡量指標。

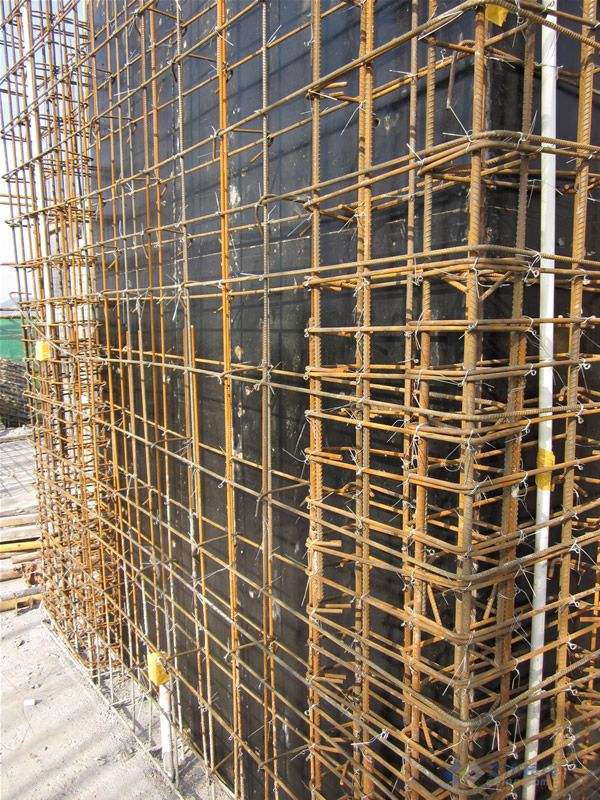

timg (3).jpg

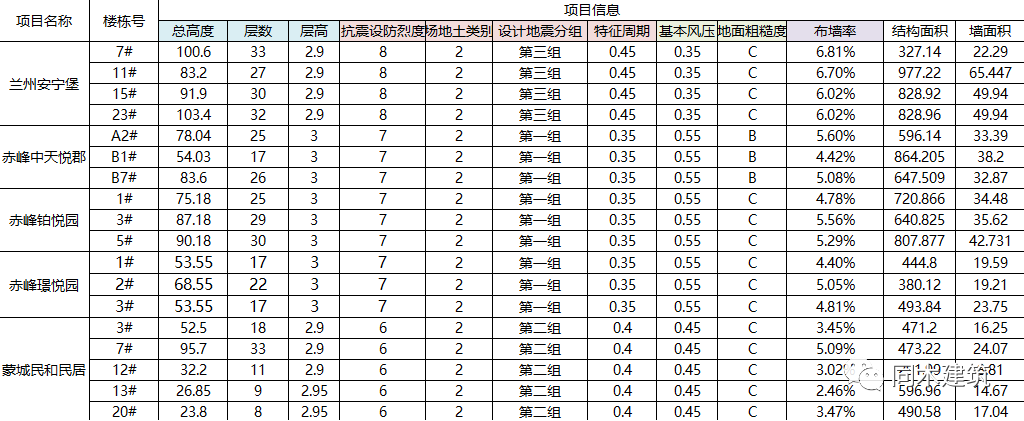

實際設計過程中,由于地震作用,風荷載,房型和建筑高度等影響因素眾多,布墻率離散性較大,從我司過往眾多優化項目來看,基本在3%7%之間,見下表所示。




那么,影響布墻率的因素有哪幾方面?


  1

抗震設防烈度


6度區小高層、普通高層(80m以下)和百米高層(80m以上)布墻率在2.5%到5%之間,7度區在4.5%到5.6%,8度區高層(80m以上)普遍大于6%。隨著設防烈度提高,布墻率普遍提高,尤其是下限提高明顯。


2

房屋高度(層數)


房屋高度在25m到80m(即樓層9層到26層)隨著層數提高,布墻率提高明顯,每層提高0.1%~0.2%,樓層越高越不明顯。


3

特征周期


場地類別和地震分組決定特征周期,特征周期越大,則地震影響系數越大,布墻率越高。

4

風荷載


某些地區當風荷載起控制作用時,風荷載越大,布墻率越高。


5

房型規則程度


同一地區,相同高度的建筑布墻率相差在0.8%以內屬于正常范圍,主要是因為房型不同所造成的,因此合理的建筑平面也是影響布墻率的重要因素。


布墻率是個綜合指標,綜合反映整個建筑剪力墻設計的合理性。我們可以通過科學統計,得出不同條件下的合理布墻率。這樣就可以知道,滿足規范要求的前提下,最少應設置多少剪力墻。布墻率越低,經濟性越佳,反之經濟性越差。


timg (1).jpg


其影響因素眾多,需要有經驗的設計師全面統籌考慮,多次試算才能達到最優。
